联想扬天S5250一体机参数拆机图片

文章出处:正方康特联想商务电脑总代理人气:-发表时间:2016-11-10 14:17:00【
摘要 : 北京正方康特揭秘联想商务一体机跟普通台式机和笔记本的区别,用新品联想扬天S5250拆机并且测试下是否满足用户的好奇心.

北京正方康特给大家普及一下认知。很多朋友会认为,电脑无非就是高性能台式机与笔记本之分,但其实介于两者之间的还有桌面一体机,相较传统的台式主机来说,桌面一体机主要区别就是整合度更高,对使用空间的占用也比较小,所以在经过了PC平台往“性能功耗比”发展的阶段之后,联想商用一体机开始受到一些商用或者家用的用户青睐。

而今天我们就要跟着螺丝刀,感受下联想商务一体机跟普通台式机的区别,并且测试下是否满足我们的好奇心。

今天要拆的是联想扬天新款S5250一体机。


联想扬天S5250拆机1


整机解析


联想扬天S5250拆机2



联想扬天S5250拆机3

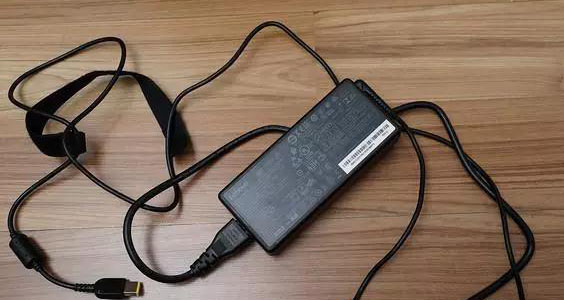

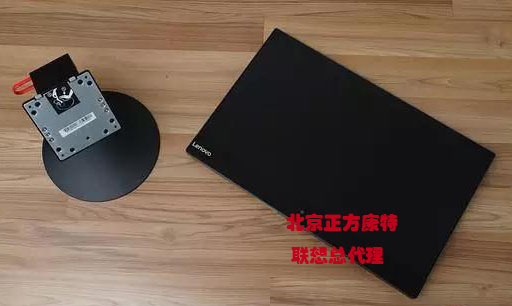

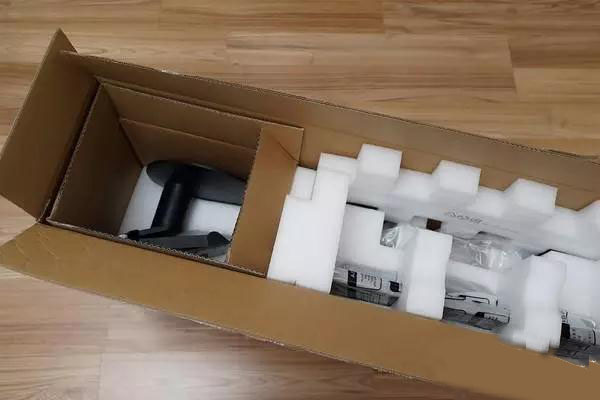

整机的内部配件其实就三样。。。底座+“显示器”+一个外置电源,而这就是一整台电脑。


联想扬天S5250拆机4

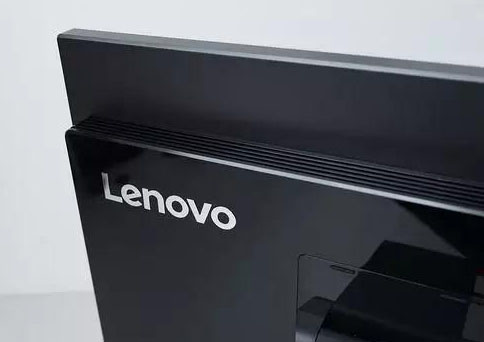

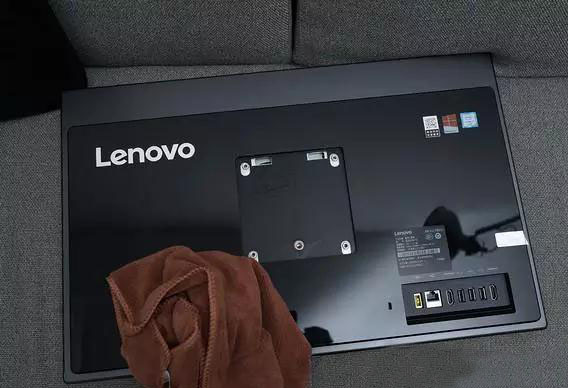

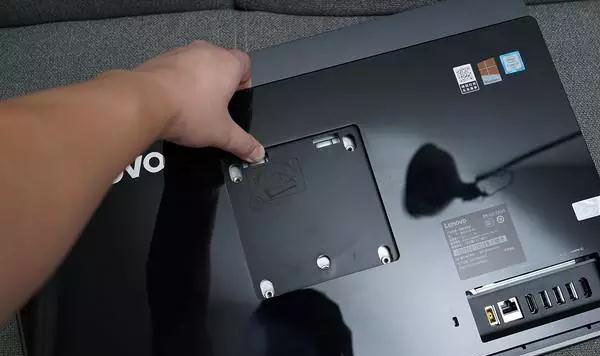

而主要的其实就是那个“显示器”,所以打破之前的开箱顺序,这次开箱首先拆解内结构,让我们了解下一体机的内结构设计。扬天S5250后背也是标准的VESA显示器安装口,而要拆开内部,首先就是往上拉取掉这块装饰板。


联想扬天S5250拆机5

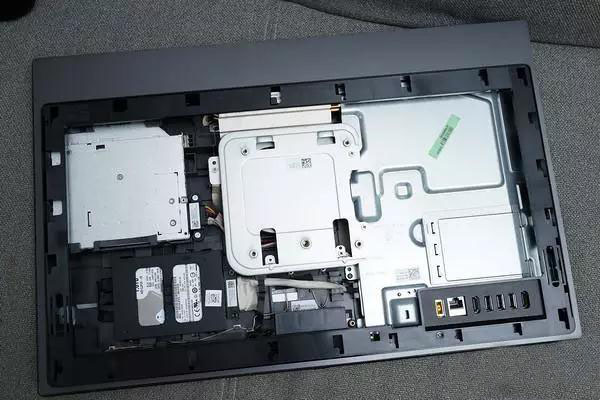

随后就可以看到大致的内结构,在这可以看出,为了屏蔽保护,所以虽然拆掉装饰板,主板部分还是有一块金属保护板的。


联想扬天S5250拆机6

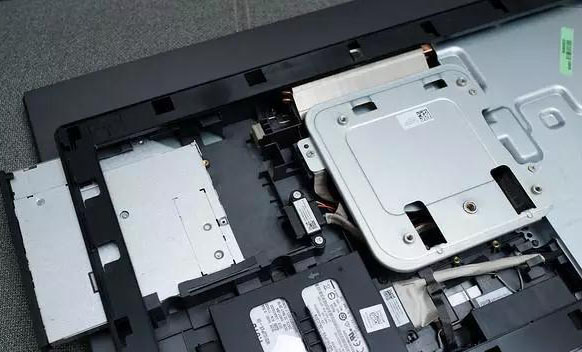

左侧部分数据区,居然还依旧保留标准笔记本光驱位,是免螺丝可拆除


联想扬天S5250拆机7

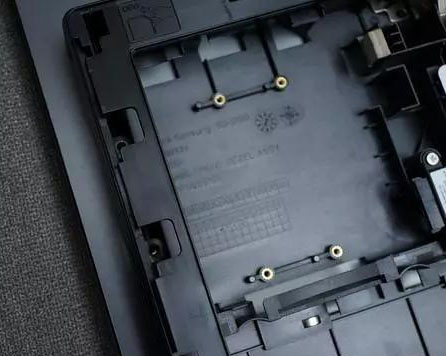

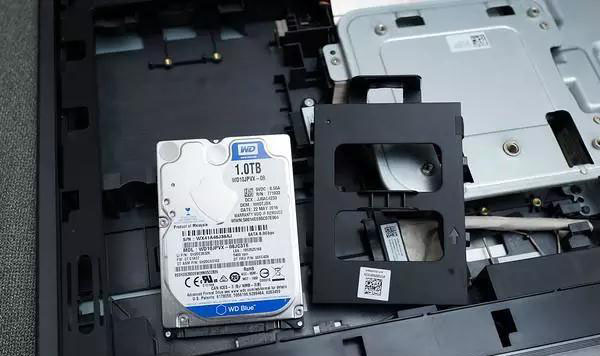

而下面就是2.5寸笔记本硬盘,用硬盘缓冲架固定的(有个固定螺丝,需要拆除才可以拆下),这边配的是西数的蓝盘。


联想扬天S5250拆机8



联想扬天S5250拆机9

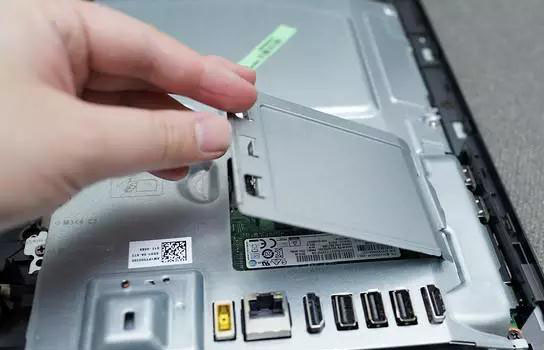

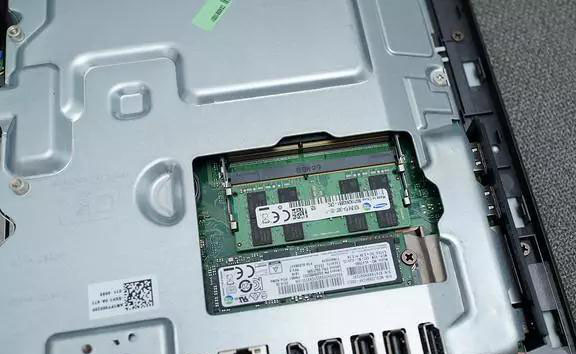

这种状态是否可以升级内存或者内置固定硬盘?(我拆的这台是高配版本,标配256G NVMeSSD)实际也是可以的,取掉这边的保护盖,就露出内存还有M.2口插槽了。当然这边支持的还是笔记本内存,并且有两个内存插槽


联想扬天S5250拆机10

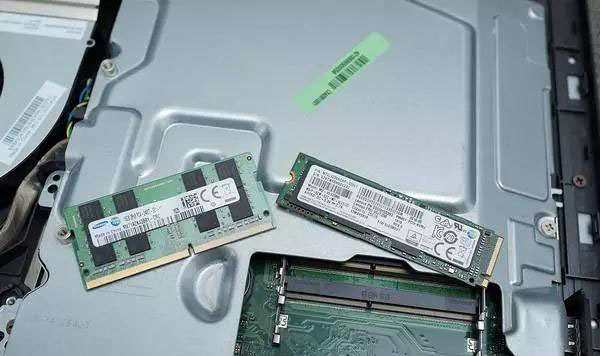

内存跟SSD都是三星的,SSD型号是三星的PM951,内存看了下是DDR4 2400 16G(单条16G,所以还有一个内存插槽可以升级)


联想扬天S5250拆机11


而要更进一步看到内结构的话,还需要拆掉边缘的塑料边框,需要注意的是这边有两个固定螺丝需要先拆除,而其他部分都是卡扣,拆机用撬棒即可拆开。当然整个过程还是需要胆大心细,像我这样从小拆收音机的男子自然是没问题。


联想扬天S5250拆机12

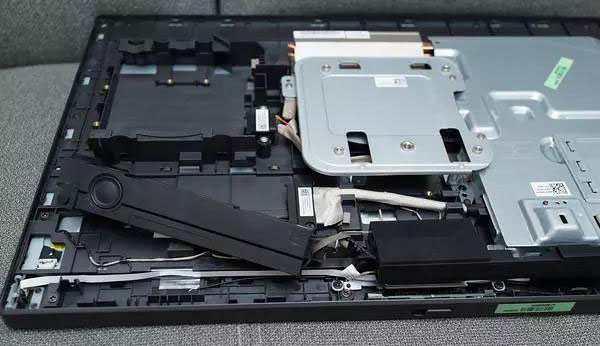

拆掉边框之后,可以看到下面内置的两个独立的音频单元,且都有缓冲胶螺钉设计,避免谐振


联想扬天S5250拆机13

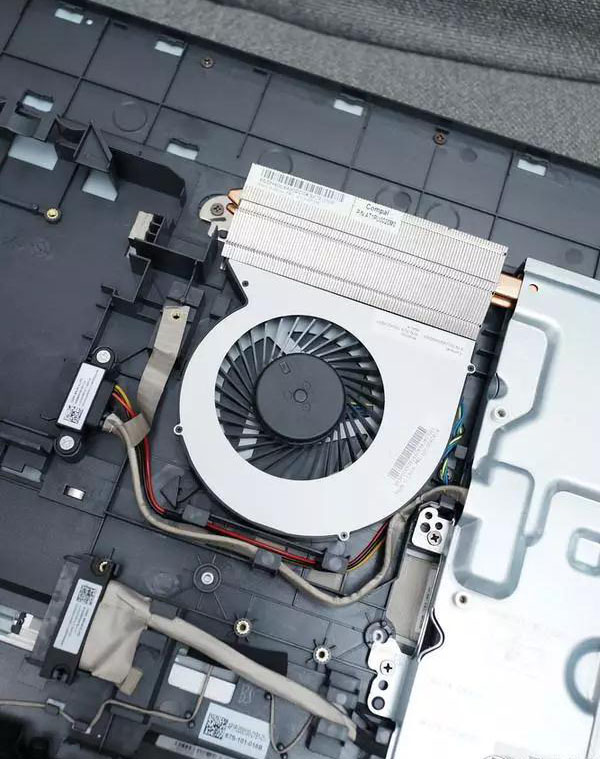

整机散热器,后来看了下介绍才发现这个风扇也是“黑科技”,查阅了一下部分机型带有光触媒涂层,具备一定的空气净化功能。


联想扬天S5250拆机14

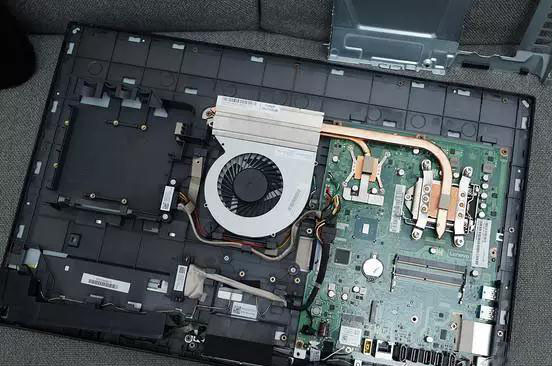

主板上面是一整块保护钢板,用户保护主板跟电磁屏蔽,螺丝都拆掉之后,就可以看到整块主板了。主板大小其实跟M-ATX标准主板差不多,当然是整块扁平化处理。


联想扬天S5250拆机15

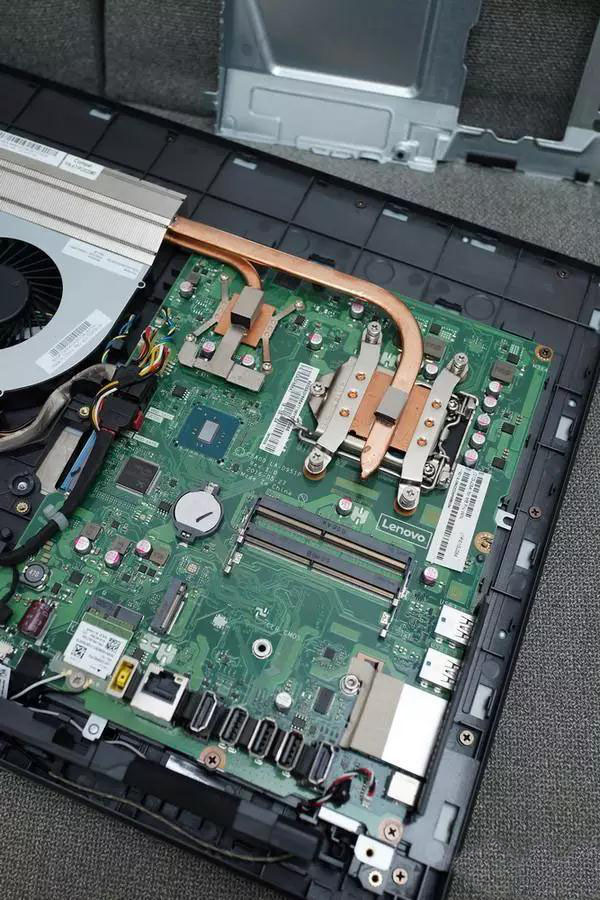

主板上面是一整块保护钢板,用户保护主板跟电磁屏蔽,螺丝都拆掉之后,就可以看到整块主板了。主板大小其实跟M-ATX标准主板差不多,当然是整块扁平化处理比较意外的是,CPU居然是可拆除的,后来才发现是CPU是I7 6700T,依旧Skylake平台标准的1151插槽。而铜管连接的另外一个是集成在主板上面的独立GPU 940M,而不是阉割版940MX,这点比较意外,其他内存跟SSD插槽刚才都说了。


联想扬天S5250拆机16

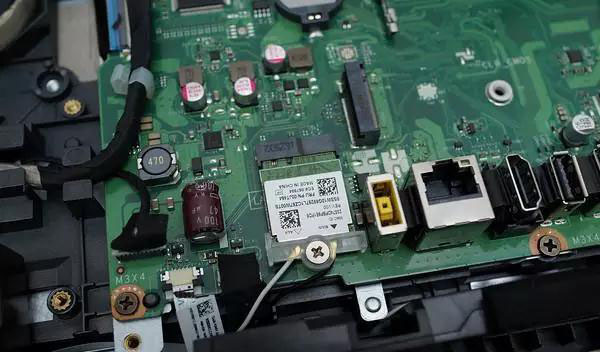

M.2口的蓝牙、无线网卡,也方便升级


联想扬天S5250拆机17


升级建议,如果是选购I3版本的朋友,CPU之后可以考虑升级到I7,当然了是后缀T的低压版本。

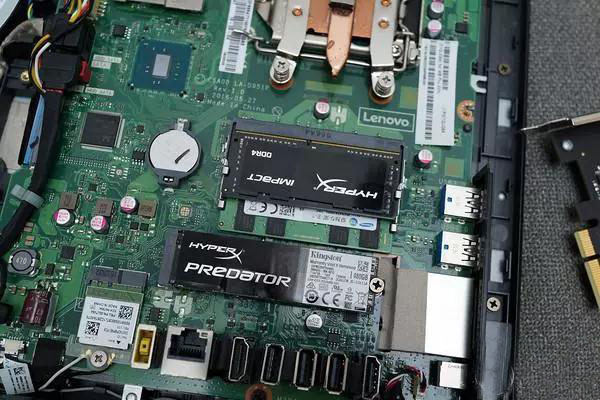

而内存的话,有两条DDR4笔记本内存插槽,我试了下超过16G是没问题的(我后面插了8G,一共24G,完整识别)。而SSD部分,如果买的配置是没SSD或者配置SSD比较小的,扬天S5250一共有3个数据口,一个M.2,一个2.5寸SATA口,一个笔记本光驱位(SATA),可以用于升级,当然M.2口的速度估计是很快的。


联想扬天S5250拆机18


随后按拆除的顺序装上,记得螺丝顺序即可。

而对扬天S5250整个拆装的个人感受其实跟自己拆同学家的品牌主机一样(记得也是联想天什么系列了,一两万的那种)内部集成度跟结构设计拆装便利性都非常高。


联想扬天S5250拆机19


底座跟“显示器”主体的安装也比较简单,扣住然后旋转下面的螺丝拧紧即可。


联想扬天S5250拆机20

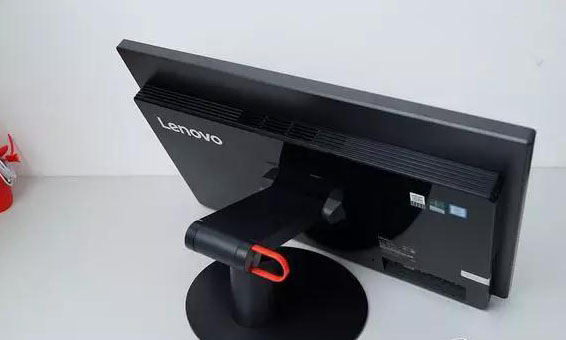

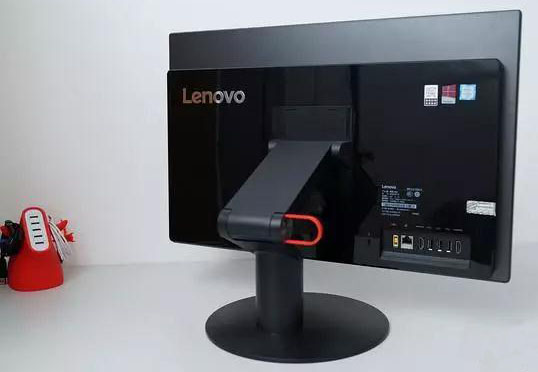

完整体,哪怕是从后面看,整台机子的厚度大小其实跟普通显示器还是没什么区别的,也就省掉了一个主机的空间。


联想扬天S5250拆机21


联想扬天S5250拆机22

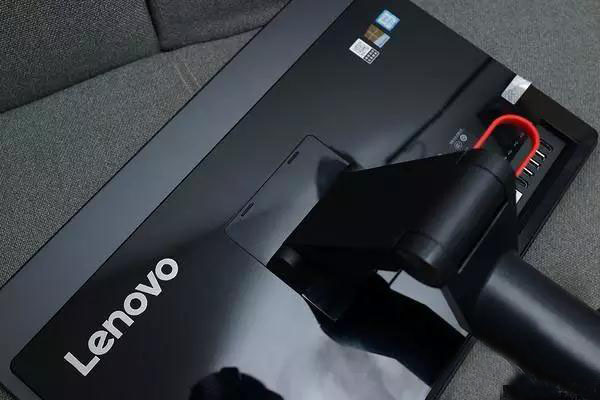

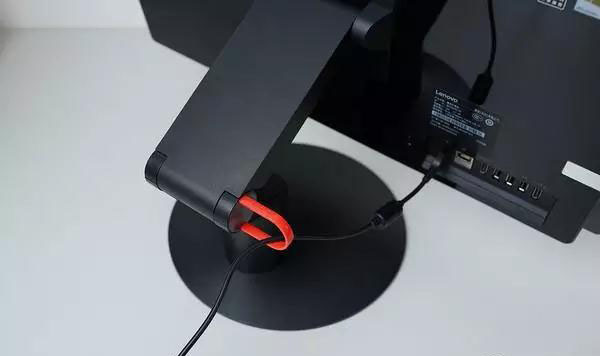

支架上面红色的条一开始没注意以为是需要拆掉的,后来才发现是用于走线的。


联想扬天S5250拆机23

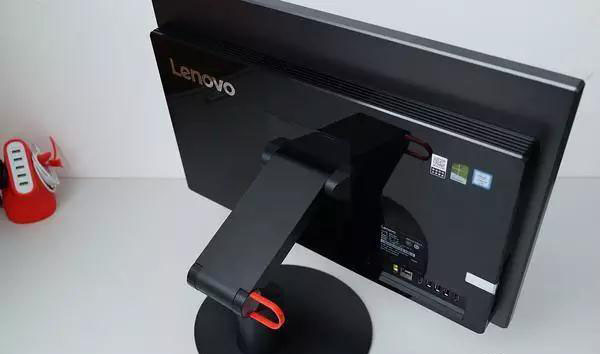

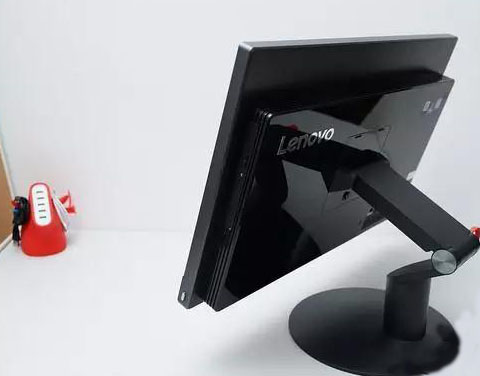

扬天S5250有两种支架底座,我这边这台是多功能支架,高度跟仰角均可调,所以相当于省了一个显示器支架。


联想扬天S5250拆机24


联想扬天S5250拆机25

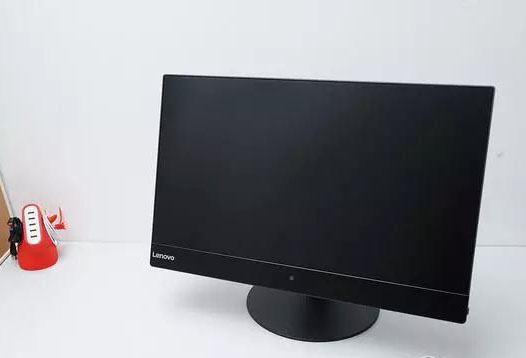

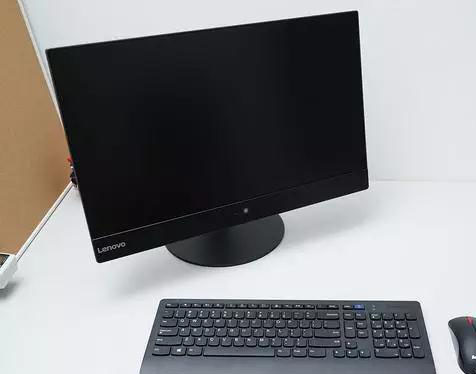

正面应该只会当做一台显示器,完全看不出内置了主机吧。


联想扬天S5250拆机26

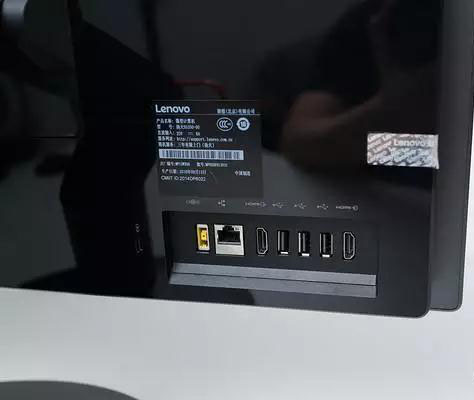

IO口,比较特别是大概就是电源口用的是联想笔记本常用的笔记本电源方口,此外居然有两个HDMI口。


联想扬天S5250拆机27

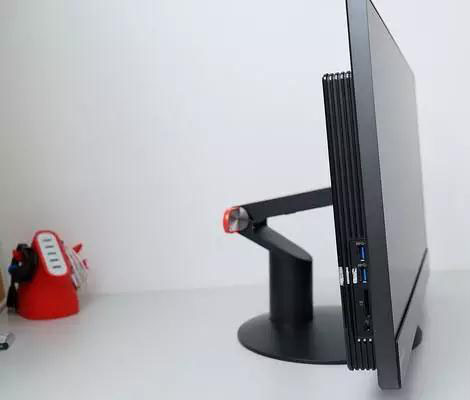

而在机子屏幕左侧,也有两个USB3.0口,甚至有一个SD读卡槽(这边必须好评)


联想扬天S5250拆机28

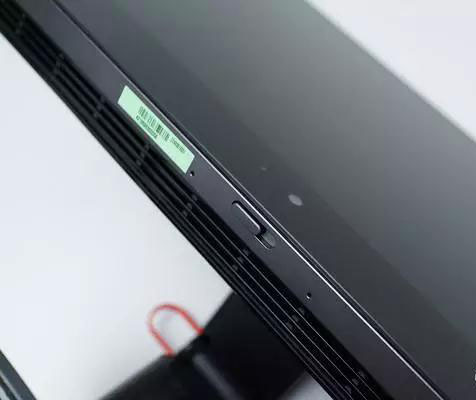

屏幕中间下部,本来以为是主机开关,但实际是机子内置的摄像头,而下面开关部分是通过“物理”手段切换遮盖摄像头。用途应该也很明显,防止各种“门”,算是蛮有意思的设计。


联想扬天S5250拆机29


扬天S5250整体感觉这个姿态是很好看的,一体机的优势一览无遗。


联想扬天S5250拆机30


无线键鼠相信会更适合这样的机子,也是个人一直推崇无线设备的原因。

性能测试


联想扬天S5250评测1


硬件的集成度是很高,空间占用比也很好,不过整套的低功耗配置是否够用?实际屏幕表现如何?

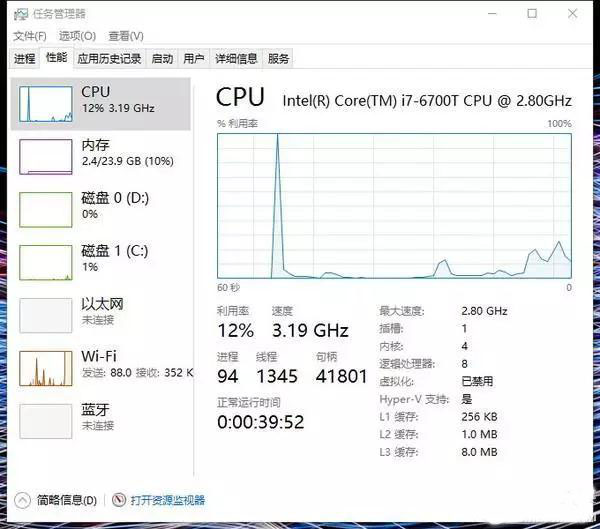

前面拆解说了虽然是一体机,不过CPU依旧是Intel第六代Skylake平台,而U是后缀T的桌面低功耗版,而且CPU插槽不是焊死的,所以买了I3或者I5版本的,还是可以折腾升级的


联想扬天S5250评测2


联想扬天S5250评测2


联想扬天S5250评测3

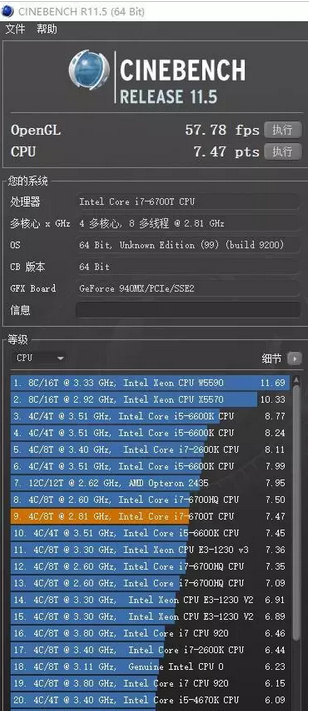

而自己也多年没用过“T”系列的低压U了,这次刚好体验下。

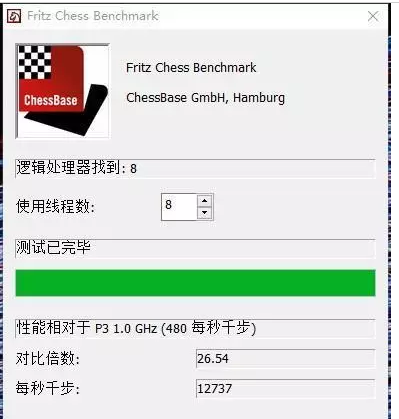

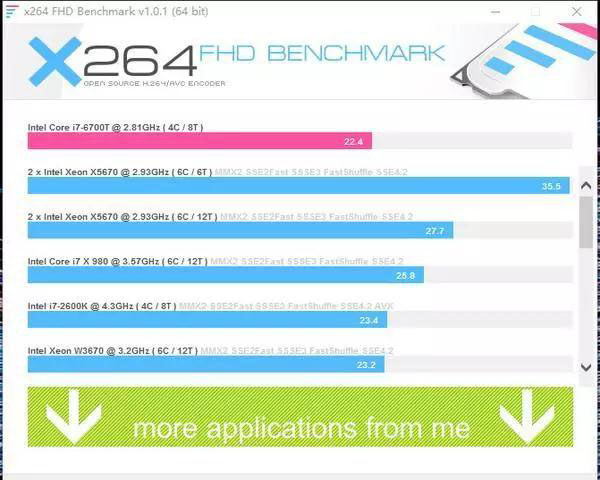

实际感受的话,I7 6700T的实际性能,其实跟笔记本的标压I7 6700HQ性能差不多,而I3/I5估计性能也对应同样的标准电压的笔记本版本。不过实际Skylake平台整体性能还是比较强悍的,只要不是笔记本的低压U系列,性能都很强。



联想扬天S5250评测5

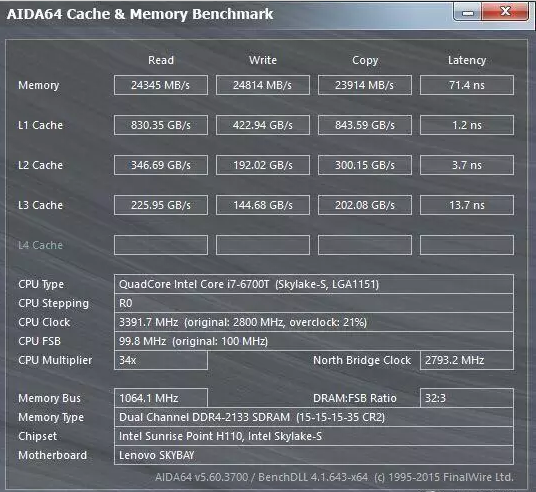

内存部分性能也OK,可以识别超过16G的内存。


联想扬天S5250评测7

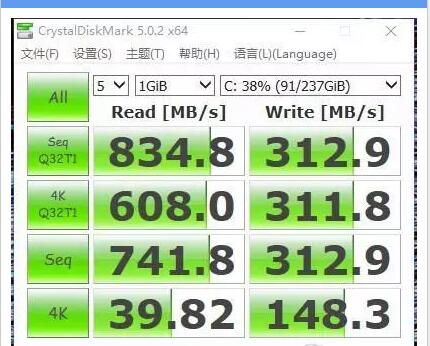

我这边配的256G版本PM951的性能,也是主流SSD性能


联想扬天S5250评测8

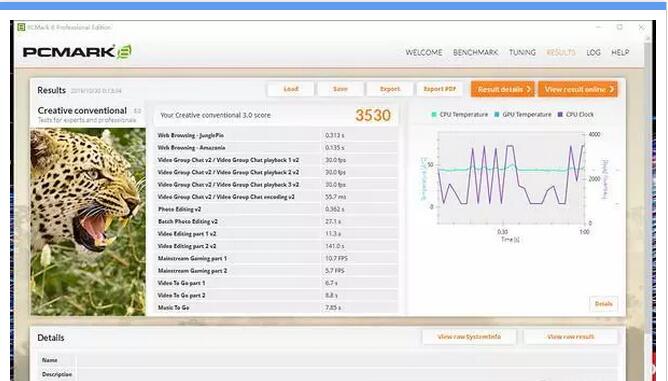

PCMARK8创作模式下(可以理解为生产工具模式)整机的性能也是比OK的,作为生产工具也是没问题(比如PS、LR或者视频剪辑)

实际使用体验


联想扬天S5250使用体验



联想扬天S5250使用体验1



联想扬天S5250使用体验2


说完性能,那么散热效果、噪音、功耗表现怎样?

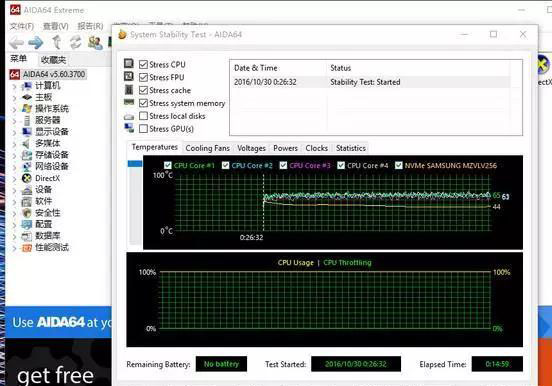

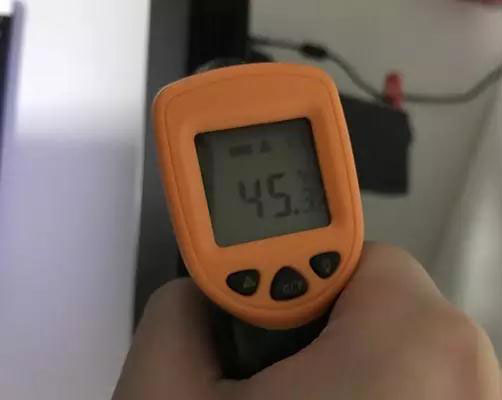

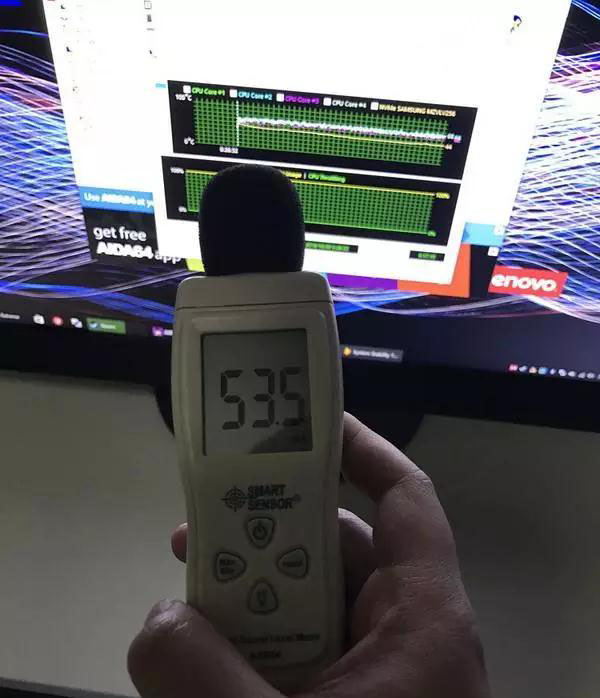

试了下拷机软件烤了半个小时+,CPU温度高在六十左右徘徊,而此时的噪音只有五十几分贝,只比环境噪音高几分贝,所以算偏安静的设定,且散热器效能也是够用。   而外壳高温度实测也只有四十几。


联想扬天S5250使用体验4

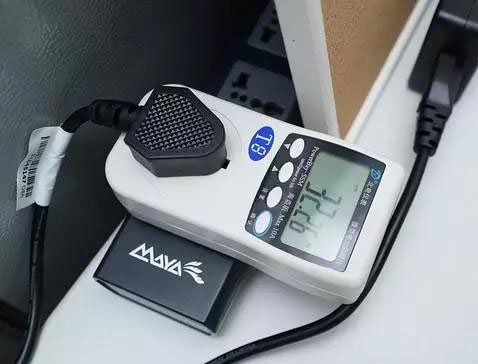

功耗的话,正常开网页的话,整机功耗三十几,而满载的时候在六七十,而这是整台电脑+显示器的功耗,跟笔记本其实区别已经不大。


联想扬天S5250使用体验5


联想扬天S5250使用体验6

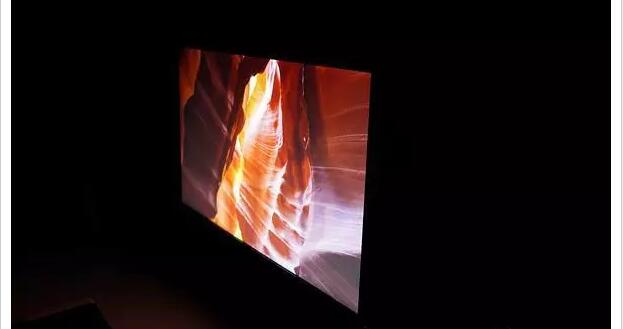

说完性能,那么另外一个大头,显示效果如何?


扬天S5250系列用的是一块23寸1080P分辨率的广视角屏幕。


联想扬天S5250使用体验7


联想扬天S5250使用体验8


联想扬天S5250使用体验9


联想扬天S5250使用体验0

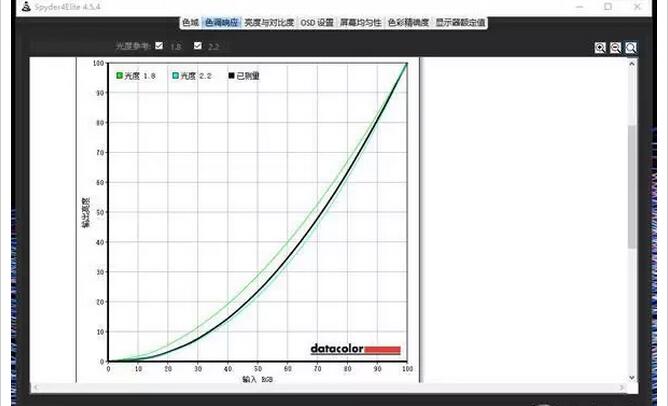

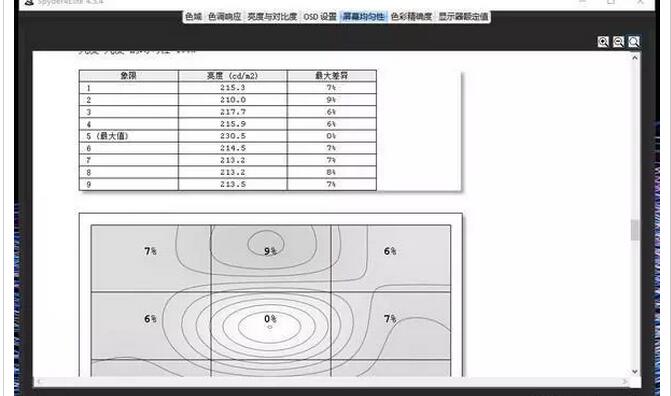

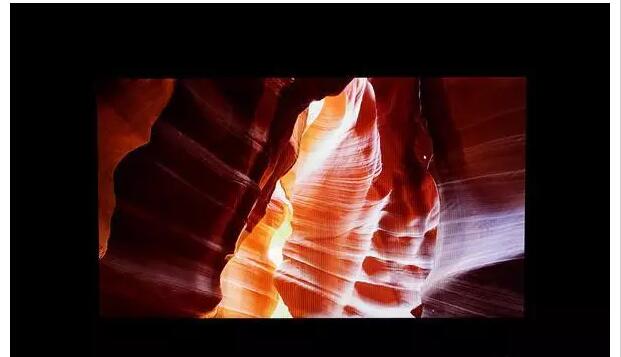

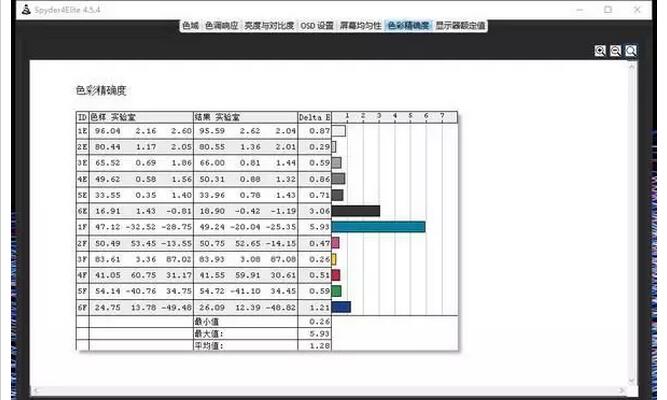

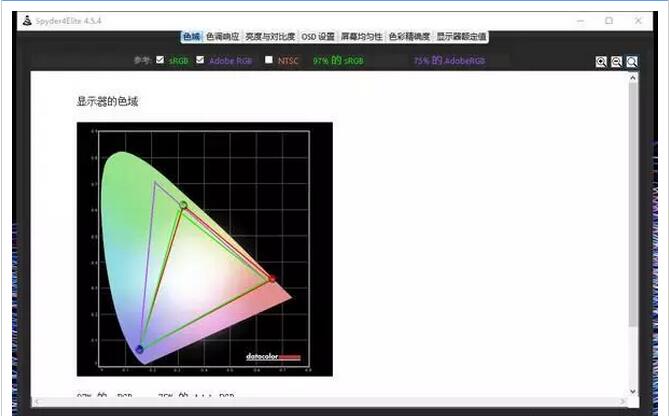

而我用蜘蛛4测试了下,屏幕的表现竟然不错,色域也达到了97%sRGB,色准也控制在2以内,面板只是偏冷一点。


联想扬天S5250使用体验10

热搜文章推荐:联想针对国家税务部门提供的解决方案

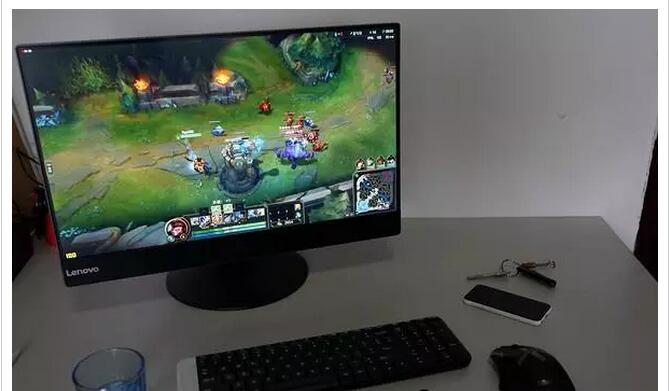

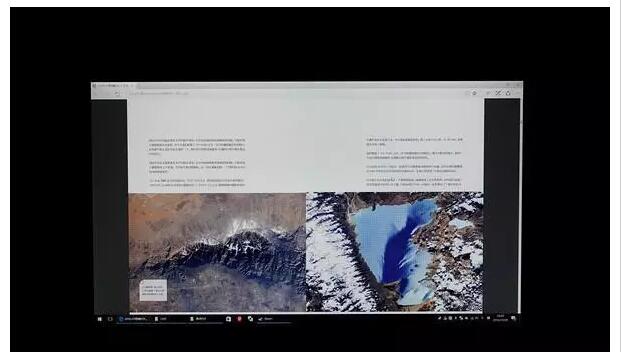

另外比较好奇的是940M的性能怎样,本来想下载DOTA2测试的,不过Steam服务器速度不行啊,下了半天没搞定。下了LOL,在1080P高特效下面,扬天S5250的940M可以放心玩,帧数稳定是60-80之间,所以部分游戏还是可以玩的。(超窄屏幕边框)


联想扬天S5250使用体验11


好吧,到这边估计你可以了解一台OK的一体机大概是怎样的结构。

个人虽然是DIY台式机玩家,不过其实在生活中遇到的不少使用场景里面(比如工作、非游戏用户家庭),其实一体机可能是更好的选择,首先它比传统台式主机节约空间(普遍颜值也高),比笔记本屏幕大、升级扩展性好,当然记得一定要配一套无线键鼠。

是按例总计下扬天S5250这台机子吧:扬天S5250这机子其实设计亮点蛮多,比如多功能底座、防窥视摄像头开关、SD卡卡槽、跟免螺丝替换升级的便利性等。而在性能上面,虽然采用的是“T”系列的桌面版低压U,不过得益Skylake平台的强大,性能在其针对的商用领域也是完全够用的,甚至有些过剩,屏幕的表现也是优秀。




当然设计来说也不是没有可以优化的地方,比如如果内置电源就更加好,另外硬盘区设计如果是设计成特殊模块化,可以拆除外带的话,会让这机子更酷吧。另外屏幕尺寸大小选择目前只有23寸1080P的型号,如果增加27寸,1440P等规格大小选择应该会更好。
